齿轮是怎么来的——图解6种齿轮加工工艺

发布时间:2021-04-09 18:01:13  浏览次数: 947

齿形有多种形式,其中以渐开线齿形为常见。渐开线齿形常用的加工方法有两大类,即成形法和展成法。

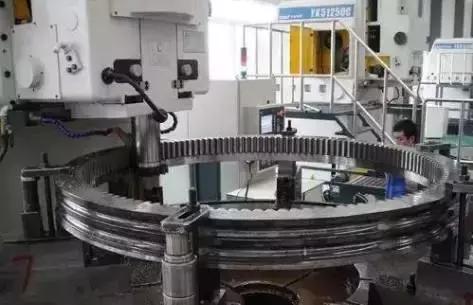

1.铣齿

 采用盘形模数铣刀或指状铣刀铣齿属于成形法加工,铣刀刀齿截面形状与齿轮齿间形状相对应。此种方法加工效率和加工精度均较低,仅适用于单件小批生产。


2.成形磨齿

 也属于成形法加工,因砂轮不易修整,使用较少。

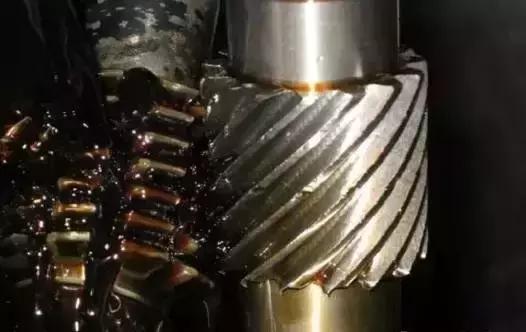

3.滚齿

 属于展成法加工,其工作原理相当于一对螺旋齿轮啮合。齿轮滚刀的原型是一个螺旋角很大的螺旋齿轮,因齿数很少(通常齿数z = 1),牙齿很长,绕在轴上形成一个螺旋升角很小的蜗杆,再经过开槽和铲齿,便成为了具有切削刃和后角的滚刀。

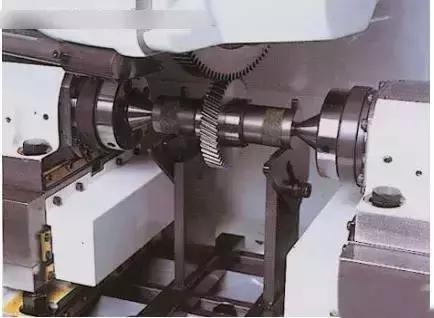

4.剃齿

 在大批量生产中剃齿是非淬硬齿面常用的精加工方法。其工作原理是利用剃齿刀与被加工齿轮作自由啮合运动,借助于两者之间的相对滑移,从齿面上剃下很细的切屑,以提高齿面的精度。剃齿还可形成鼓形齿,用以改善齿面接触区位置。

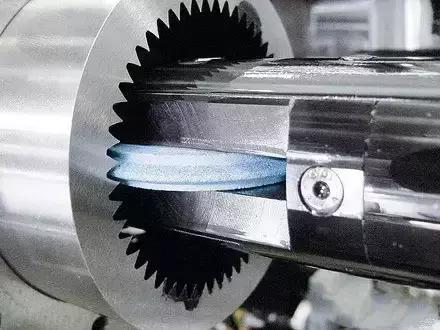

5.插齿

 插齿是除滚齿以外常用的一种利用展成法的切齿工艺。插齿时,插齿刀与工件相当于一对圆柱齿轮的啮合。插齿刀的往复运动是插齿的主运动,而插齿刀与工件按一定比例关系所作的圆周运动是插齿的进给运动。

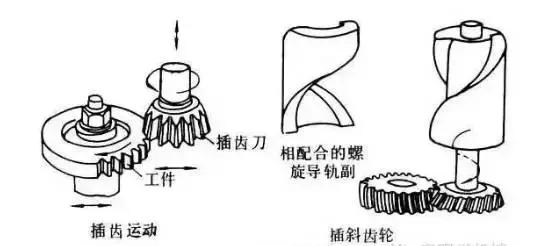

这张图片看的不够直观,这难不倒小编,下面的原理图大家应该一看便明白了。


6.展成法磨齿

 展成法磨齿的切削运动与滚齿相似,是一种齿形精加工方法,特别是对于淬硬齿轮,往往是唯一的精加工方法。展成法磨齿可以采用蜗杆砂轮磨削,也可以采用锥形砂轮或碟形砂轮磨削。

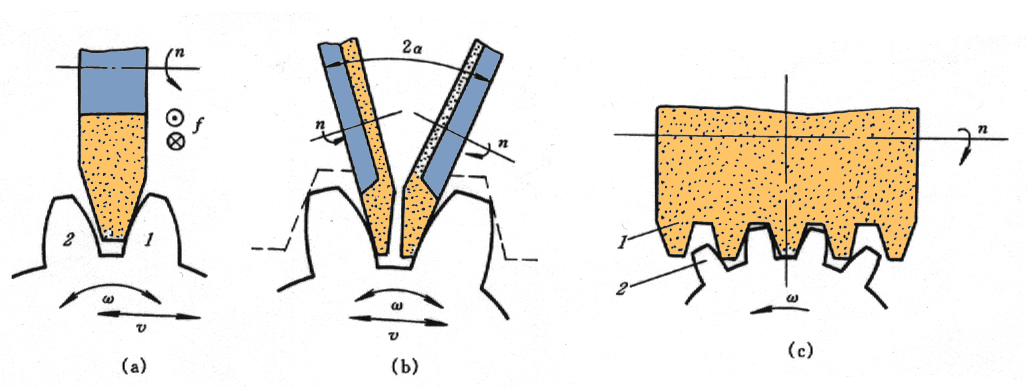

下图依次为a.锥形砂轮磨齿,b.蝶形砂轮磨齿,c.蜗杆砂轮磨齿。
